The purple colored ETX telescope brings you travel the Universe !

紫色風采,席捲全球,ETX 望遠鏡帶您漫遊宇宙!


ETX-90/125 TUTOR 教室




ETX-125AT $6,350.
ETX SUPERB PACKAGE OFFER
WHILE STOCK LAST !!!
 ETX 超級優惠套餐, 數量有限, 售完即止 !

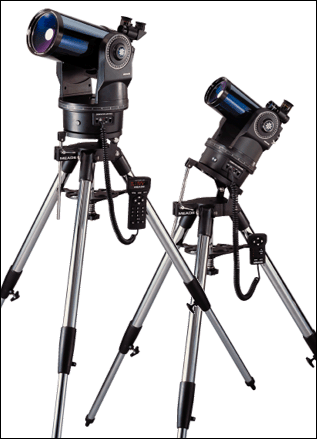

ETX-90-AT or ETX-125-AT/ UHTC + AUTOSTAR 497 +
DELUXE FIELD TRIPOD 884

ETX-90AT $4,200.
Other accessories : SP 26mm eyepiece, Red dot viewfinder, computer cable & tripod bag

Price list of ETX accessories

AUTOSTAR 497 hand controller

ETX-90/125 TUTOR 教室


Images taken with ETX-125

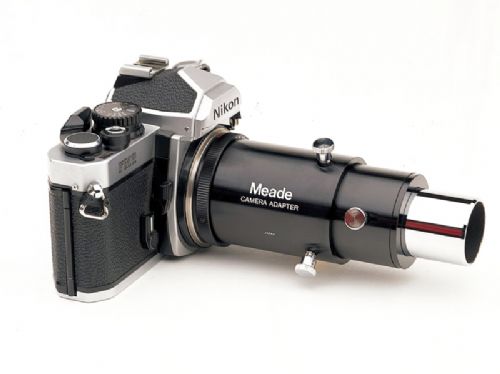

Variable Projection Camera Adapter
 可 調 式 投 影 相 機 接 口 -- 望遠鏡接駁單反拍艦必備

~The most versatile of the camera adapters for eyepiece-projection photography
~A sliding cell allows you to adjust power without the need to change eyepieces as often
~A T-ring is also necessary to attach your SLR camera body to the adapter (sold separately)
~The Variable-Projection Camera Adapter includes a sliding mechanism, permitting variable projection distances during eyepiece projection photography, avoiding the need to switch to higher power eyepieces when additional projection enlargement is desired.

Each complete adapter consists of two separable units for either prime focus or eyepiece-projection photography.

Stock available 有現貨
凡購買天文儀器滿港幣8000 元或Meade 套裝 天文望遠鏡，可免費獲得一次由

天文匯派員到貴校提供儀器使用課程。

詳情可電郵 本公司 或致電 96383899查詢

www.astronomy.idv.hk



ETX can be converted  from 1250mm to 790mm f/8.7, with below configuration. (photo 1, 2 & 3)

Moreover, it can be used as a telephoto lens 790mm f/8.7 by below gear: ETX adapter, f/6.3 reducer + M42 ring, plus a T-mount (not shown) (photo 4)

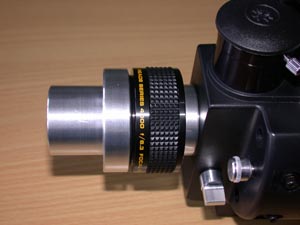

Photo 1

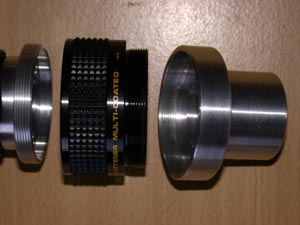

L to R: 1.25" eyepiece holder + f/6.3 reducer + ETX adapter		 Photo 2

L to R: ETX adapter + f/6.3 reducer + 1.25" eyepiece holder
Photo 3

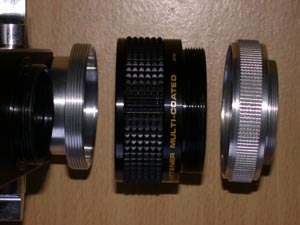

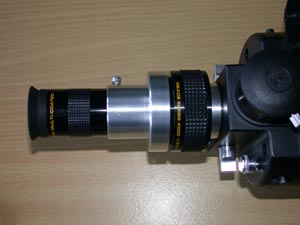

L to R; SP 26mm eyepiece + 1.25" eyepiece holder + f/6.3 reducer + ETX adapter		 Photo 4

L to R: ETX adapter + f/6.3 reducer + M42 ring

　
Spectacular photos taken with ETX-90EC by Vincent Chan  用 ETX-90EC 拍攝的照片, 頗為精彩!
                       http://members.tripod.com/~chan.ysc/etx/etx90ec.html

  Superb photos taken with ETX-90EC by Mike Wesner 用 ETX-90EC 拍攝的照片, 極度精彩!

Click image to enlarge    點擊照片放大


TRV900
CP 950
TRV900
TRV900


ETX配H-alpha濾鏡拍到太陽火焰

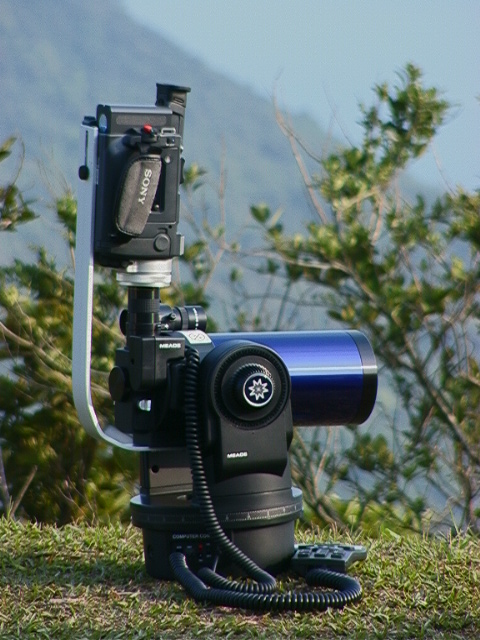

DV也可駕上ETX

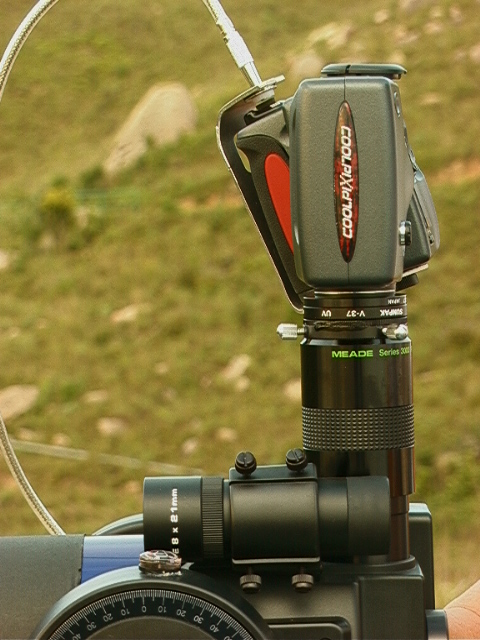

DC便倍覺輕鬆


3.5"拍到這樣的木星,您也可做得到

ETX-90PE & ETX-125PE Astro Telescope

當 ETX ® 於 1996 年推出時, 已蹄造業餘天文學的革命, 其漂亮、輕便及多功能的設計及前所未有的光學質素, 導致 ETX 很快便成為全球最高銷售望遠鏡. 目前已售出超過 10 萬台.

光學系統:

幾乎全部在美國加州 Irvine 製造, 並使用馬克蘇托夫-卡塞格林式光學設計, 其光學質素比同口徑的同類設計都要優勝甚或超越, 而其消息差功能更臻 ED APO 的境界.

乂式座架配備電子雙軸馬達驅動

ETX 望遠鏡內置兩軸高扭力直流馬達, 可用插線式原裝手柄控制, 鍵盤按 8x: 於高倍將目標置於中央; 按 32x 於低倍將目標置於中央; 0.75°/ 秒控制目標置於尋星鏡或高速看風景; 5°/ 秒搜尋天空. 以上指令只須按 SPEED 鍵即可.

經緯式 (地平) 或赤道式操作

將望遠鏡置於卓上即經緯式狀態, 按手柄 [上|下|左|右] 鍵便可追縱星體. 而全自動天文追縱則有賴另購的 Autostar 手控器, 因此, ETX望遠鏡可配合超級野外三腳架或卓用三腳架而運作於赤道儀模式.

野外操作

ETX 底座的電池匣可放 8 枚 AA 電池, 一般可使用 40 小時. 另購 #607 電源線, 更可使用汽車點煙座的 12V 電源.

轉向反射鏡系統

將內置光學平面反射鏡轉到 90° 位置, 是一般的腰平觀測. 如將它轉向方, 配以 #932 45° 正像稜鏡, 適合觀景賞鳥. 配以 #64 T-接環, 可作直焦拍攝用途.

物料、鍍膜

ETX 光學系統包括一片 A 級 BK7 馬克蘇托夫凹透鏡 (修正鏡), 此透鏡是 Meade 光學師人手研磨, 並配合 Pyrex  ® 主鏡以臻最高效果. 修正鏡兩面均用超高透光鍍膜 (UHTC), 此嶄新技術的多層鍍膜包括三氧化二鋁 (Al2O3)、二氧化鈦 (TiO2)、 二氟化鎂 (MgF2) 鍍膜, UHTC 可加強黃光波段 580nm 達 99.8%, 而總透光率比傳統鍍膜高 20%. 主鏡及反射鏡用鋁/ 一氧化矽鍍膜, 皆為標準配備.

標準配備

包括 4000 系列 Super Plossl 26mm 目鏡, 48x (ETX-90EC); 57x (ETX-105EC); 73x (ETX-125EC). ETX-90EC 含 8x21 正像尋星鏡, ETX-105EC/ ETX-125EC 各配 8x25 腰平尋星鏡.

可選擇配件

超過 20 種目鏡, 如 Super Plossl (SP); Super Wide Angle (SWA); Ultra Wide Angle (UWA), 倍率從 31x~400x, 適合觀測各類天體如月球、行星、深空天體等, 亦可作觀景賞鳥之用.
#126 2x 增焦鏡可將倍率乘二, 如有三個目鏡, 等於有 6 個不同倍率組合.


ETX Astro Telescopes                                ETX 天文望遠鏡規格
  Specifications and Features ETX-90PE & 125PE Astro Telescopes 規 格
　
TELESCOPE ETX-90PE   ETX-125PE
　
Optical Design 光學設計 Maksutov-Cassegrain  馬克蘇托夫-卡塞格林   Maksutov-Cassegrain馬克蘇托夫-卡塞格林
Primary Mirror Diameter 主鏡直徑 96mm (3.78")   138mm (5.43")
Clear Aperture 有效口徑 90mm (3.5")   127mm (5.0")
Focal Length, Focal Ratio 焦距, 焦比 1250mm f/13.8   1900mm f/15
Near Focus (approx.) 最近對焦距離 11.5 ft. (3.5m)   15 ft. (4.6m)
Resolving Power (arc secs.) 解像力 1.3   0.9
Optical Coatings 光學鍍膜 MgF2; standard aluminum/SiO   MgF2; standard aluminum/SiO
Ultra-High Transmission Coatings     超高透光鍍膜 Standard accessory
標配		   Standard accessory
標配
Limiting Visual Stellar Magnitude 極限星等 11.7   12.5
Image Scale 成像比例 1.16°/inch   0.76°/inch
Maximum Practical Visual Power 最高有效陪數 250X   350X
Optical Tube Dimensions (dia. x length) 鏡筒徑 4.1" x 11" (10.4cm x 27.9cm)   5.75" x 14.2" (14.6cm x 36cm)
Eyepiece 目鏡    Super Plossl 26mm   Super Plossl 26mm
Secondary Mirror Obstruction (dia.;
%) 副鏡遮擋		 1.1" (27.9mm); 9.6%   1.55" (39.4mm); 9.6%
Telescope Mounting 座架 Fork type; double tine    Fork type; double tine
Setting Circle Diameters  Dec.: 3.5"; R.A.: 7"   Dec.: 4.3"; R.A.: 9"
Motor Drive System
馬達驅動系統		 DC servo motors with encoders, both axes; 12-volts 12V 雙軸伺服馬達   DC servo motors with encoders, both axes;12-volts 12V 雙軸伺服馬達
Slow-Motion Controls 微調控制 Electric, 4-speed, both axes 雙軸4速電子驅動   Electric, 4-speed, both axes 雙軸4速電子驅動
Optional Autostar Capability 另選Autostar 功能 Yes   Yes
Hemispheres of Operation 南北半球操控 North and South 南與北   North and South 南與北
Batteries 電池    8 x AA   8 x AA
Battery Life (approx.) 電池壽命 　   　
    with Electronic Controller 用標準手控 45 hrs.   45 hrs.
    with Autostar (optional) 用Autostar   20 hrs.   20 hrs.
Bearings 軸 承     Nylon, both axes   Dec: ball bearings; R.A.: ball bearings
Materials:  Tube body 鏡筒身 Aluminum 鋁   Aluminum 鋁
                Mounting
                座 架		 steel-reinforced high-impact ABS   internal aluminum structure with high-impact ABS
                Primary Mirror 主鏡 Pyrex ® glass   Pyrex® glass
                Correcting Lens 修正鏡 BK7 optical glass,
Grade-A		   BK7 optical glass, Grade-A
Telescope Dimensions 望遠鏡大小 15" x 7.3" x 8.5"   19" x 8.9" x 10.8"
Telescope Net Weight 望遠鏝淨重 7.8 lbs (3.5 kg)   15.2 lbs. (6.9 kg)
Telescope Shipping Weight
望遠鏡毛重		 12.4 lbs (5.6 kg)   25.2 lbs. (11.4 kg)
® The name Meade, the Meade logo, and ETX are trademarks of Meade Instruments Corporation registered with the United States Patent Office.
Copyright © 2002 Meade Instruments Corporation, All Rights Reserved.
This material may not be reproduced in any form without permission

The ETX-90/105/125-EC compare in size 大小比例

SLR body attached to ETX-90EC by 64 T-adapter w/ T-mount
 單鏡反光機身用 64 T接環配合 M42 接環組裝在ETX-90EC

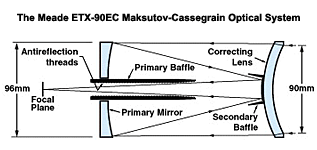

ETX-90EC 光學系統: 主鏡 f/2.2 | 副鏡 f/6.3 | 合成焦比 13.9
focal plane 焦平面
 antireflection threads 防反射螺齒
 primary mirror 主 鏡
 primary baffle 主光柵
 second baffle 副光柵
 correcting lens 修正透鏡
ETX-90EC 標準手控

ETX-90EC Hard Case 硬箱



可能是全球功能最強的超輕便望遠鏡
 Perhaps its the most portable & versatile telescope on earth

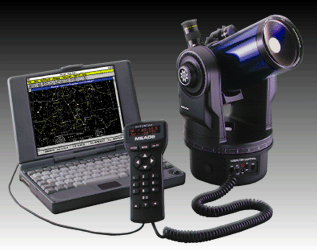

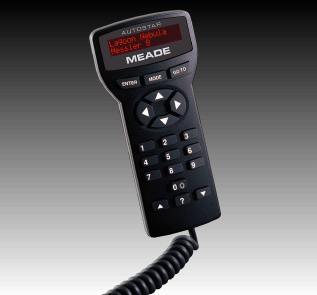

Autostar #497 can be retrofitted to ETX-90EC, ETX-105EC, ETX-125EC & LX90 telescope. It is one of  the most versatile telescope hand controller ever since. A simple telescope alignment followed by a press on the GOTO button, you are ready to observe any object in the Autostar's 30,000 object data base. Its user-friendly, even the most novice observer will be easily capture different objects at the very first night: Saturn's rings, Jupiter's moons, Orion Nebula, Omega Centauri, etc. Besides, you may simply connect the Autostar by the #505 cable set (RS232 serial interface) with Meade AstroFinder software pre-installed in the PC or notebook, once you click and point on any object on the PC display, the telescope will slew to the target in several seconds!



       ETX Astro Discussion group



ETX在自動找星呀!
ETX searching for stars

Object database 天體數據

Autostar #497 適用於 ETX-90PE, ETX-125PE及 LX90-ACF 望遠鏡, 它是目前最多功能的望遠鏡控制器之一. 只須輸入日期、時間及預先設定兩顆基準星 (alignment star), 按 GOTO 鍵, 你便可輕鬆地觀測多達 30,000 個天体. 它使用非常簡單, 就算初入門的觀測者在第一次亦很容易觀測到多個天体：土星環, 木衛, 獵戶座星雲, 亞米加星團等. 你亦可將 Autostar 與電腦連線, 透過 #505 連線套件及 Meade AstroFinder 軟體, 便可用滑鼠自如地操控望遠鏡, 不消十數秒, 望遠鏡立刻指向目標天體.

Autostar flowchart  | Autostar 流程圖

Autostar 6個主菜 →Setup設定→Object目標→Event天象→Guided Tour導航→Glossary詞匯→ Utilities應用

Autostar 6個主菜操控樹狀圖

調 校 準 兩 顆 星 (Alignment star) 前必需做的步驟

A. 用手將鏡筒反時針旋𨍭至盡頭，
B. 再順時針旋𨍭120度至北面，此為歸零位
(home position)
C. 電源 (Power)面板向西， 鏡筒向北.

ETX-90/ 125-PE 與 Autostar 簡易操作法

1. Autostar 上按  ? 鍵  再按 5 鍵
2. 輸入 [日期], 本地 [時間], Daylight Saving [NO]
3. 屏幕顯示 Align, 按 Enter 選擇 Easy
4. 將鏡筒調成水平 (左側刻度 0度) 及向北 (可觀看北極星或用指南針顯示)
5. 按 ENTER, 望遠鏡自動指向一顆己設定的亮星
6. 如該星不在主鏡視場, 按上/下/左/右符號鍵直至該星在視場中央
7. 按 Enter, 望遠鏡再自動指向另一顆己設定的亮星
8. 如果該星不在視場, 重覆步驟 6
9. 如果該星剛在視場中央, 按 Enter
10. Alignment 步驟完成, 望遠鏡已在追蹤及自動找星


A. 用手將鏡筒反時針旋𨍭至盡頭


B. 然後順時針旋𨍭120度至北面，此為歸零位
(home position)


C. 電源 (Power)面板向西， 鏡筒向北


找星大法

1. Object 檔選擇 solar system, 按 enter
2. 選擇 Saturn (土星), 按 Enter, 再按 Goto
3. 望遠鏡自動指向土星,嗶一聲即對準

PS:
1. 按 Mode 返回上頁, 再按 mode 多次直至返回最上頁
2. 按住 Mode 2秒顯示: 電池水平 (Battery level), 現 地 時 (Local time), 地平座標 (Alt-az), 天球 座標, (R.A./ Dec), 觀測地 名 (site) 緯度 (latitde/ longitude) 及 �紅點導星 Finder set�
